Enstelasyon Kabloları

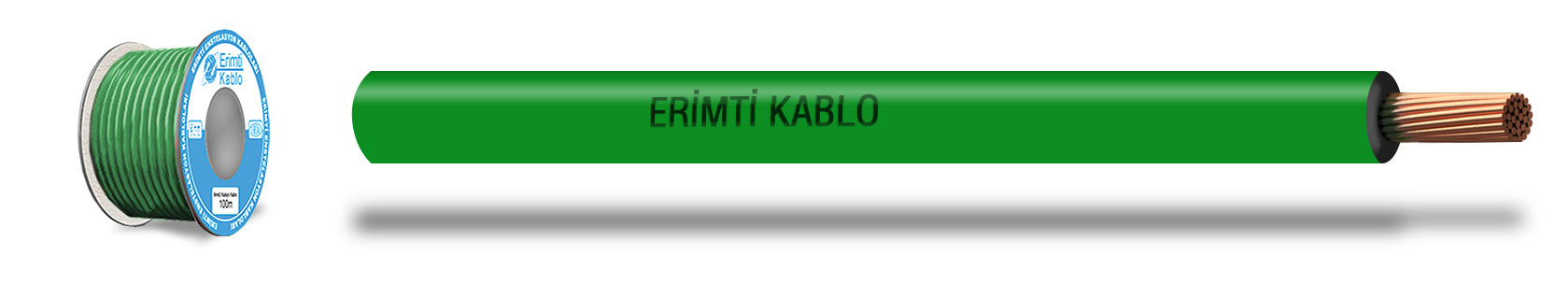

Otomobil Kablosu0,75mm² – 6mm² aralığındaki çok telli izoleli kalaylı ve kalaysız ANV tipi elektrik tesisat kabloları.
Kablo Yapısı
Elektrolitik iletkenli, çok telli kalaylı veya kalaysız bakır teli, dış kılıfı PVC yalıtkanlı kablolardır.
Kullanıldığı Alanlar
50V’a kadar gerilimdeki elektrik tesisatlarında ve akü bağlantılarında kullanılan kablolardır.
Kablo Boyutları
0,75mm² – 1mm² – 1,5mm² – 2mm² – 2,5mm² – 3mm² – 4mm² – 5mm² – 6mm²
İletken Tipi
Elektrolitik Kalaylı veya Tavlı, Bükülü Bakır Tel
Renk Şeçenekleri
Siyah Beyaz Mavi Sarı Mor Pembe Yeşil Kahverengi Gri Turuncu Kırmızı
Teknik Bilgiler
İletken Yalıtım
Kalınlığı
(mm)
Kablo
Dış Çapı
(mm)
Anma
Kesit
Alanı
Tellerin
Yaklaşık Sayısı
Tek Tel Çapı
(mm)
İletkenin Çapı
(mm)
20°C de iletkenin
maksimum direnci
(mΩ/m)
(mm²) Adet Tolerans Min. Max. Min. Max. Cu Cu
(Sn Kaplamalı)
Anma En Küçük* Min. Max.
0.50 16 ±1 0.18 0.21 0.90 1.10 37 38.20 0.60 0.44 1.80 2.30
0.75 24 ±1 0.18 0.21 1.10 1.30 24.70 25.40 0.60 0.44 2.00 2.50
1 32 ±2 0.18 0.21 1.30 1.50 18.50 19.10 0.60 0.44 2.20 2.70
1.5 30 ±2 0.23 0.26 1.60 1.80 12.70 13.00 0.60 0.44 2.50 3.00
2 28 ±2 0.28 0.31 1.80 2.00 9.42 9.69 0.60 0.44 2.80 3.30
2.5 50 ±2 0.23 0.26 2.00 7.60 7.82 0.70 0.53 3.10 3.60 4.10
3 44 ±2 0.28 0.31 2.20 2.40 6.00 6.17 0.70 0.62 3.30 3.80
4 56 ±2 0.28 0.31 2.60 2.80 4.71 4.85 0.80 0.62 3.90 4.40
5 70 ±2 0.28 0.31 2.90 3.10 3.94 4.02 0.80 0.62 4.20 4.80
6 84 ±2 0.28 0.31 3.20 3.40 3.14 3.23 0.80 0.62 4.50 5.00
(*) En küçük yalıtım kalınlığı = (Anma yalıtım kalınlığı – 0.10 mm) – (Anma yalıtım kalınlığı x 0.10)
